Cách in 3D bản đồ, địa hình, sa bàn, từ Google Maps

Hầu hết những người sở hữu máy in 3D giá rẻ (tự chế) chủ yếu dùng nó để in các món đồ chơi, mô hình figure, đồ vật có sẵn trên những thư viện 3D online. Nếu chỉ dùng những thứ đó để “vẽ lên bức tranh lớn lao của công nghệ in 3D thì quả thật hơi “dị”. Để biến chiếc máy in 3D trở nên “pro” hơn, bạn có thể tìm tới các ứng dụng thực tiễn hơn, mà việc tạo file và in 3D địa hình – bản đồ như chúng tôi trình bày dưới đây là một ví dụ điển hình.

Hãy tưởng tượng, bạn tạo ra 1 phiên bản thu nhỏ của vùng đồi núi nơi bạn từng sống thuở nhỏ, hay khu địa hình của cả một vùng đất xa lạ bạn chưa hề đặt chân tới….Nó còn giúp ích cho lĩnh vực giáo dục, hỗ trợ người khiếm thị cảm nhận được “một bức tranh toàn cảnh” hơn về thế giới…

Cách tạo file bản đồ 3D

Những mô hình dựa trên maps 3D có thể chia thành 2 nhóm:

  1. Địa hình: Là dạng mô hình đồi núi, sông suối,… dạng này khá tương đồng với những gì mọi người hình dung khi nhắc tới bản đồ địa hình.
  2. Đô thị: Là dạng mô hình bao gồm cả các công trình kiến trúc, hạ tầng đô thị… Hay có thể gọi là sa bàn 3D, bản đồ quy hoạch đô thị. Xem thêm các hạng mục in 3D kiến trúc tại: https://blogin3d.com/in-3d-mo-hinh-kien-truc-sang-tao-mau-nha-3d.html

Một số dự án quy hoạch và trắc địa quy mô lớn, người ta còn sử dụng cả hệ thống chụp ảnh 3D, scan 3D bằng thiết bị UAV để thu thập dữ liệu mới và chính xác hơn là tải từ các website bản đồ trực tuyến!

Tạo file địa hình 3D

Có khá nhiều công cụ bổ trợ miễn phí lẫn có phí giúp bạn trích xuất và can thiệp vào việc lấy dữ liệu địa thế hình học/quang cảnh của vùng địa hình. Blogin3D.com lần lượt giới thiệu các bạn các tools đấy, nhưng trước hết bạn cần thành thạo 1 thủ thuật đơn giản sau đây:

Cách xác định tọa độ (kinh độ, vỹ độ) của bất kì địa điểm nào trên bản đồ Google Maps: https://support.google.com/maps/answer/18539?co=GENIE.Platform%3DDesktop&hl=vi

Nếu bạn chưa rõ, có thể tham khảo video hướng dẫn ở cuối bài này, yên tâm nhé!

Sử dụng công cụ Terrain2STL

Bạn truy cập trang http://jthatch.com/Terrain2STL/

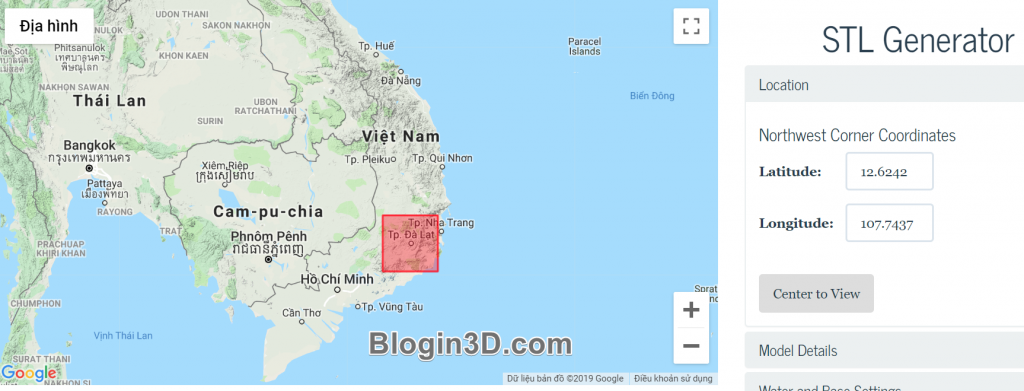

Tìm tới mục Location, nhập kinh vỹ độ đã lấy trên googlemaps. Sau đó, bấm vào mục Center to view để đưa cái ô vuông nằm choán hết cái vùng cần xuất dữ liệu. Bạn có thể cân chính kích thước  của ô này ở mục Model Details

Terrain2STL tao file ban do dia hinh 3D

Sau khi đã ưng ý, bạn chọn nút Generate model để tải file địa hình đồi núi… ở dạng STL về máy tính.

Sử dụng APP Topographic trên windows 10

Trên windows 10, có khá nhiều app liên quan tới xem và tạo file 3D. Chẳng hạn như Paint 3D mà chúng tôi từng giới thiệu.

Bạn vào Windows Store, và tải bản trail TOPOGRAPHIC. Hãy yên tâm, bản trial này có đủ tính năng bạn cần!

App này có ưu điểm đấy là nhanh, dễ và có thể tạo file 3D có màu sắc! Những gì bạn thấy trên googlemap sẽ giống hệt như khi đang xem file 3D vậy.

Xem video hướng dẫn:

Tạo file 3D bản đồ đô thị



Trong trường hợp này, quy trình phức tạp hơn một chút so với mô hình chỉ có địa hình và cần sử dụng nhiều công cụ hơn.

Để xuất dữ liệu quy hoạch đô thị chính xác, bạn cần bỏ ra một khoản phí (hoặc giới hạn hơn với bản free) để sử dụng dịch vụ của CADMAPPER: https://cadmapper.com/ Sử dụng các bản đồ có sẵn miễn phí từ OpenStreetMap làm nguồn. Công cụ cho phép bạn tải xuống một mô hình 3D có diện tích lên tới 1 km² miễn phí. Các khu vực lớn hơn được trả tiền. Trong hầu hết các trường hợp, 1 km² là đã khá ổn rồi. Bằng cách bao phủ toàn bộ khu vực in (25 x 21 cm), chúng ta có được tỷ lệ lý tưởng cho mô hình (khoảng 1: 4000 đến 1: 5000).

Các bước thực hiện:

  • Mở công cụ CADMAPPER trong trình duyệt và nhấp vào Tạo bản đồ.
  • Chọn diện tích mong muốn lên tới 1 km² (hoặc lớn hơn và mua mô hình).
  • Chọn định dạng đầu ra cho SketchUp 2015+.
  • Bao gồm Địa hình và Tòa nhà 3D trong mô hình đầu ra và chọn chiều cao của các tòa nhà không xác định được chiều cao trong bản đồ.
  • Nhấn nút Tạo để bắt đầu tạo.
  • Nhấn nút Tải xuống để tải xuống tệp zip được tạo có chứa tệp .SKP (file sketchup) Ngoài ra, bạn có thể chọn định dạng Rhino, CAD, FXB…. (nhưng sẽ khó can thiệp về sau hơn là SKP)
ban do 3D bitexco, tphcm 3D
Bnả đồ 3D khu vực tpHCM (vùng này ít dữ liệu 3D nên các tòa nhà rất đơn điệu) Bạn có thể tham khảo các file khu vực khác trên thế giới

Chẳng hạn như  Prague Castle

Prague Castle 3DTrên phần mềm Sketchup, bạn tải Eneroth Terrain Volume extension

Thêm tiện ích mở rộng bằng Cửa sổ -> Trình quản lý tiện ích mở rộng. Nhấn nút Cài đặt tiện ích mở rộng và chọn tệp đã tải xuống từ bước trước.

Bây giờ mọi thứ sẵn sàng và chúng ta có thể bắt đầu chỉnh sửa mô hình.

  • Chạy SketchUp, mở tệp đã tải xuống từ CADMAPPER (Tệp -> Mở).
  • Ở bên phải của cửa sổ ứng dụng, mở rộng phần Lớp và xóa tất cả các lớp ngoại trừ các tòa nhà, địa hình và Layer0. Nhấn biểu tượng Xóa
  • Nhấp vào bất cứ nơi nào trên địa hình để chọn. Trong menu trên cùng của ứng dụng, chọn menu Tiện ích mở rộng -> Eneroth Terrain Volume.
  • Nếu bạn muốn thay đổi chiều cao của cơ sở hoặc tòa nhà, bạn phải nổ mô hình (chọn toàn bộ mô hình, nút chuột phải, tùy chọn Explode), sau đó chọn công cụ PUSH/PULL để tăng hoặc giảm chiều cao của tòa nhà hoặc cơ sở theo mô hình.
  • Xuất mô hình bằng Tệp -> Xuất -> Mô hình 3D.

IN 3D SA BÀN – BẢN ĐỒ ĐỊA HÌNH – TÒA NHÀ – ĐÔ THỊ

Khâu in 3D có 2 vấn đề nhỏ. Bạn chọn in 3D đơn sắc hay in 3D đa màu sắc (full color) y hệt như đang xem trên bản đồ vệ tinh vậy.

Ở khâu này, nếu bạn định in 3D có màu, thì hãy xuất file 3D ở định dạng OBJ hoặc FXB. Còn in 3D nhựa thường thì chỉ cần file STL hoặc OBJ là được. Việc còn lại hãy để các công ty IN 3D làm nốt!

Chúc các bạn thành công!
